Стремянка приёмной трубы 544022-1203083 ОАО МАЗ

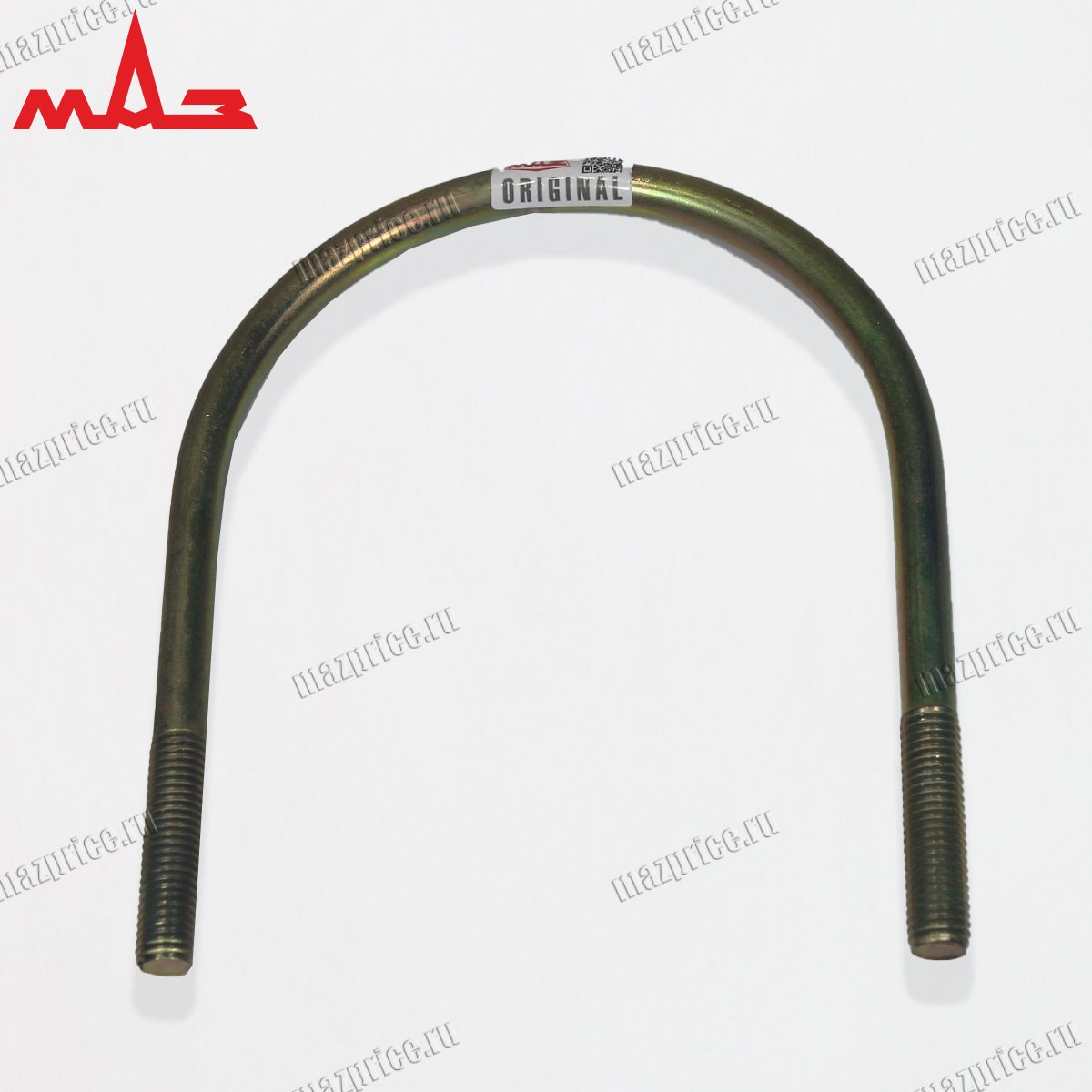

Стремянка приёмной трубы 544022-1203083 ОАО МАЗ — это крепёжный элемент механизма выпуска отработавших газов грузовых автомобилей. Деталь также известна как стремянка крепления приёмной трубы глушителя к кронштейну. Она представляет собой U-образную скобу с резьбовыми концами, которая охватывает приёмную трубу и притягивает её к опорному кронштейну. От надёжности этого соединения напрямую зависит герметичность выпускного тракта, уровень шума и вибраций, а также безопасность движения.

Назначение и конструктивные особенности стремянки 544022-1203083

Основная задача стремянки 544022-1203083 — обеспечить плотное и прилегание приёмной трубы к кронштейну. Деталь изготовлена из высокопрочной конструкционной стали методом горячей штамповки. Резьбовые концы стремянки имеют метрическую резьбу М10, что обеспечивает надёжную затяжку гайками. Согласно данным каталогов, габаритные размеры стремянки составляют L=150 мм, S=125 мм, H=8 мм, вес детали — 200 граммов. Заводское антикоррозионное покрытие защищает металл от влаги, дорожных реагентов и агрессивного воздействия выхлопных газов. Точная геометрия изгиба обеспечивает равномерное распределение усилия затяжки и исключает перекос приёмной трубы.

Оригинальное исполнение стремянки ОАО «МАЗ» гарантирует точные размеры, правильную геометрию и прочность металла. Это исключает перекосы при установке, появление люфтов и преждевременное разрушение соединения. Стремянка не растягивается под воздействием вибраций и высоких температур, не срывает резьбу и выдерживает многократные циклы нагружения. Применение оригинальной детали 544022-1203083 продлевает срок службы приёмной трубы, глушителя, кронштейнов и всего моханизма выпуска.

Технические характеристики стремянки приёмной трубы 544022-1203083

• Оригинальный артикул: 544022-1203083

• Тип: стремянка крепления приёмной трубы глушителя к кронштейну

• Размеры: L=150 мм, S=125 мм, H=8 мм

• Вес: 200 граммов

• Резьба: М10

• Материал: высокопрочная конструкционная сталь

• Покрытие: антикоррозионное заводское

Данная деталь применяется на автомобилях МАЗ-6516С9, -5551, -551605, -5336, -6303, -530905, -650108, -650119, -531605, -5340A5, -5432, -5516, -551608, -5516A5, -630308, -6303A5, -631708, -6317X5, -6422, -651608, -651705, -534025, -534026, -5369H5, -555025, -555026, -6302C5, -631226, -650126, -534002, -5434X3, -555002, -6317F9, -6317X9, -650105, -555142, -534035, -555035, -631228.

Советы по установке стремянки 544022-1203083

Перед монтажом очистите приёмную трубу, кронштейн и посадочные места от грязи, нагара и старой прокладки. Проверьте состояние приёмной трубы — при наличии трещин или прогара её также нужно заменить. Убедитесь, что новая стремянка 544022-1203083 не имеет дефектов: трещин, задиров резьбы и следов коррозии. Нанесите на резьбу тонкий слой графитовой смазки для облегчения будущего демонтажа.

Устанавливайте стремянку по месту, надев её на приёмную трубу и пропустив резьбовые концы через отверстия кронштейна. Установите новую прокладку между трубой и кронштейном. Наверните гайки и затягивайте их равномерно, крест-накрест, соблюдая момент затяжки из руководства по ремонту. Не допускайте перетяжки, которая может деформировать трубу или сорвать резьбу. После затяжки проверьте отсутствие люфта и герметичность соединения.

Типичная ошибка — повторное использование старой стремянки с растянутой резьбой или следами коррозии. Также нельзя устанавливать стремянку без прокладки или с повреждённой прокладкой — это приведёт к прорыву выхлопных газов. При сборке рекомендуется применять новые гайки и шайбы, а также защищать соединения графитовой смазкой.

Для продления срока службы стремянки периодически осматривайте крепление приёмной трубы и подтягивайте гайки при ослаблении. Очищайте деталь от грязи и реагентов, после зимней эксплуатации. При каждом техническом обслуживании проверяйте состояние стремянки и при первых признаках износа заменяйте её. Своевременная замена стремянки приёмной трубы 544022-1203083 обеспечит надёжную работу механизма выпуска, защитит двигатель и безопасность движения автомобилей МАЗ.
